0003-C-VDI 6201-Stofflich nichtlineare Berechnung eines Stahlbetonbalkens
Reproduced with permission of the Association of German Engineers (Verein Deutscher Ingenieure e.V.) - This example is taken from standard VDI 6201 Part 2 - Annex.C0 Classification
| Class | Experimental Validation Example |
|---|---|
| Type of structure | Framework-Beam |
| Mechanics | Statics-First-Order Theory |
| Material law | Other Material Laws |
| Building material | Concrete, Reinforced Concrete, Pre-Stressed Concrete |
| Design type | Analysis of Ultimate Limit State (ULS), Deformation Design |
| Design code | DIN EN 1992 |
| Status |
published on 28-06-2017 and qualified on 14-03-2018 |
C1 Problem description
Das folgende Beispiel soll zur Verifizierung von stofflich nichtlinearen Berechnungen von Stahlbetonbalken dienen.
Bild C1.1 zeigt die Abmessungen sowie die Bewehrung eines Balkens mit einer Gesamtlänge von l = 3,3 m. Die Lagerung des Balkens erfolgt über Stahlplatten auf frei beweglichen Rollenlagern. Darüber befindet sich eine Stahlplatte. Die Belastung erfolgt in Balkenmitte durch eine hydraulische Presse. Die Materialkennwerte des Betons wurden an insgesamt zwölf Zylindern mit einem Durchmesser von 150 mm oder 300 mm bestimmt (siehe Tabelle C1.1).
Der Spannungs-Dehnungs-Verlauf der Längsbewehrung ist in Bild C1.2 dargestellt.
Bild C1.1: System
Tabelle C1.1: Geometrie- und Materialkennwerte
| Geometriewerte | Materialwerte B 500 S |
| Spannweite leff = 3,0 m | Dichte ρ = 2.320 kg/m3 |
| Querschnitt b/h = 200/200 mm | Druckfestigkeit fcm = 54,0 MN/m2 |
| Überdeckung cv = 24 mm | Zugfestigkeit fctm = 3,2 MN/m2 |
| Längsbewehrung Asl = ∅ 10 mm | Elastizitätsmodul Ecm = 28.000 MN/m2 |
| Bügelbewehrung Asb= ∅ 6 / 150 mm | Stahlgüte BST 500 S |

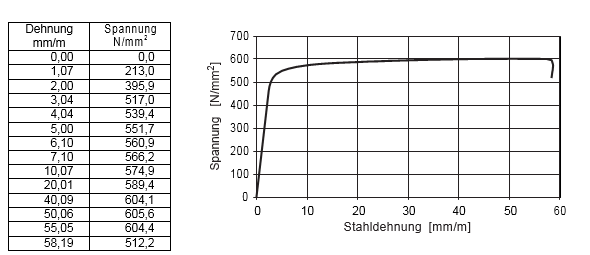

Bild C1.2: Spannungs-Dehnungs-Verlauf der Längsbewehrung
C5 References
