0027-A-Schnittgrößenermittlung an einachsig gespannter Platte

Larissa Peters |   Larissa Peters | Marius Schöndienst | Sina Hühne



Klasse Analytisches Verifikationsbeispiel
Tragwerkstyp Flächentragwerk-Platte
Mechanik Statik-Theorie I. Ordnung
Materialgesetz linear-elastisch
Baustoff allgemein
Nachweisformat Schnittgrößenermittlung
Norm keine Norm
Status
veröffentlicht am 29.10.2018 und qualifiziert am 14.12.2018

Im nachfolgenden Beispiel werden die Momenten- und Querkraftverläufe einer über zwei Felder durchlaufenden, einachsig gespannten Vollplatte ermittelt. Es wird eine frei drehbare Lagerung angenommen. Die Lasten setzen sich aus dem Eigengewicht gd = 8,5 kN/m² sowie einer feldweise wirkenden Verkehrslast qd = 7,5 kN/m² zusammen.

Die Schnittgrößenverläufe werden für 3 unterschiedliche Lastkombinationen ermittelt:

LK1: gd + (qd in Feld 1+2)

LK2: gd + (qd in Feld 1)

LK3: gd + (qd in Feld 2)

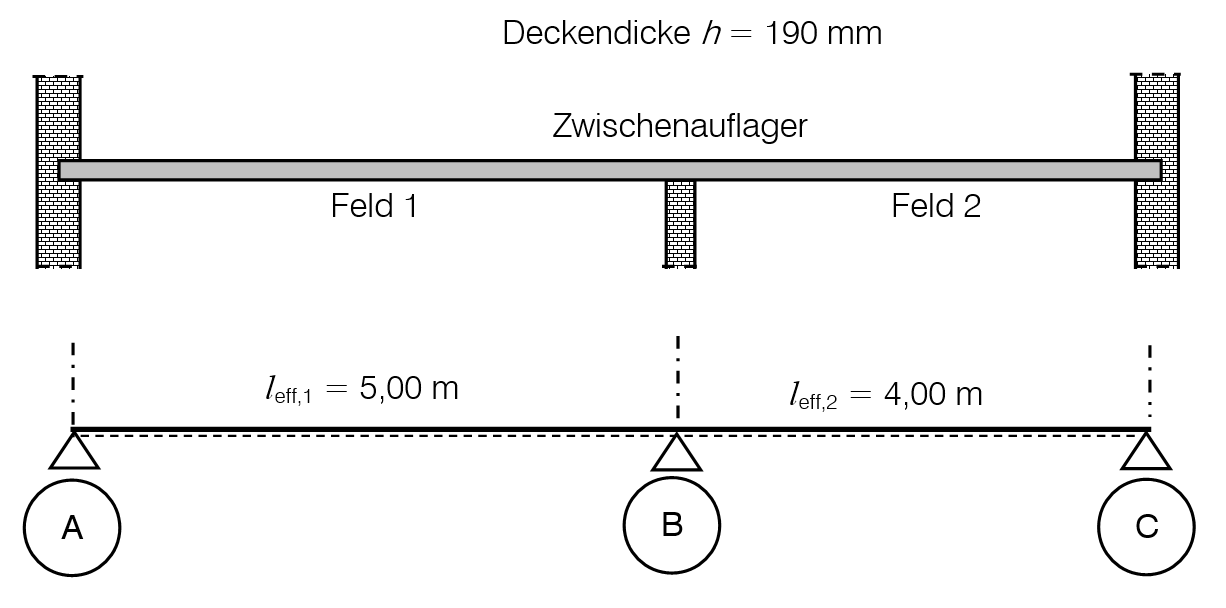

Für die beiden Felder wird eine Spannweite von 5 m bzw. 4 m angesetzt. Die Deckendicke beträgt 0,19 m. Die Geometrie der Vollplatte kann folgender Abbildung entnommen werden.
