0028-E-Wandscheibe mit Öffnung

André Jaskula |   André Jaskula | Larissa Peters | Sina Hage



Klasse Systemisches Validierungsbeispiel
Tragwerkstyp Flächentragwerk-Scheibe
Mechanik Statik-Theorie I. Ordnung
Materialgesetz linear-elastisch
Baustoff Beton, Stahlbeton, Spannbeton
Nachweisformat Tragfähigkeitsnachweis (GZT)
Norm DIN EN 1992
Status
veröffentlicht am 29.10.2018 und qualifiziert am 25.03.2019

E1.1 Aufgabenstellung

Eine Wandscheibe in einem Innenraum wird oben und unten durch eine Gleichstreckenlast beansprucht. Die Wand weist eine Öffnung auf und ist seitlich auf zwei Stützen gelagert.

Die bemessungsrelevanten Schnittgrößen sind nach Theorie I. Ordnung zu bestimmen.

Als Baustoffe werden verwendet:

  • Beton C25/30
  • Bewehrungsstahl B500B

E1.2 System

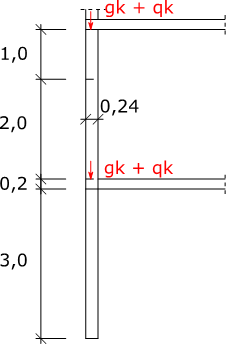

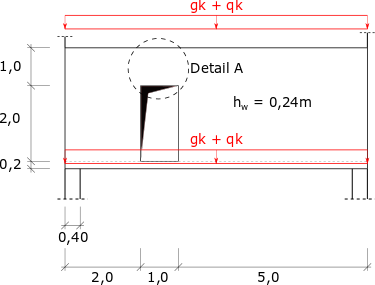

Abbildung E1.1, System

E1.3 Einwirkungen

Ständige Einwirkung

gk = 40 kN/m

Veränderliche Einwirkung (Nutz und Verkehrslast)

qk = 20 kN/m
