0037-D-DBV-AK Software-Bemessung einer Flachdecke nach DIN EN 1992-1-1 mit NA Teil 2: Durchstanzen

Alexander Meierhofer |   Alexander Meierhofer | Roland Sauer | Casimir Katz | Bert Ziems



Klasse Normenbasiertes Verifikationsbeispiel
Tragwerkstyp Flächentragwerk-Platte
Mechanik Statik
Materialgesetz linear-elastisch
Baustoff Beton, Stahlbeton, Spannbeton
Nachweisformat Tragfähigkeitsnachweis (GZT)
Norm DIN EN 1992
Status
veröffentlicht am 28.03.2022

1.1     Aufgabenstellung


Es liegt die Aufgabenstellung aus [1] Beispiel 4: Punktförmig gestützte Platte zugrunde.
Untersucht wird der Durchstanzpunkt in der Achse B/2.

Die Stützen und die Flachdecke sind monolithisch verbunden. Rand- und Eckstützen sind bündig am Deckenrand angeordnet. Die Stützenachsen bilden ein quadratisches Raster. Es handelt sich um ein unverschiebliches System (Gebäude mit Wandscheiben ausgesteift).

5 Geschosse, Geschosshöhe 3,0 m.
Umgebungsbedingungen: geschlossene Innenräume
Vorwiegend ruhende Belastungen

1.2     Theoretische Grundlagen

Durchstanznachweis nach DIN EN1992-1-1, Abschnitt 6.4



1.3     System

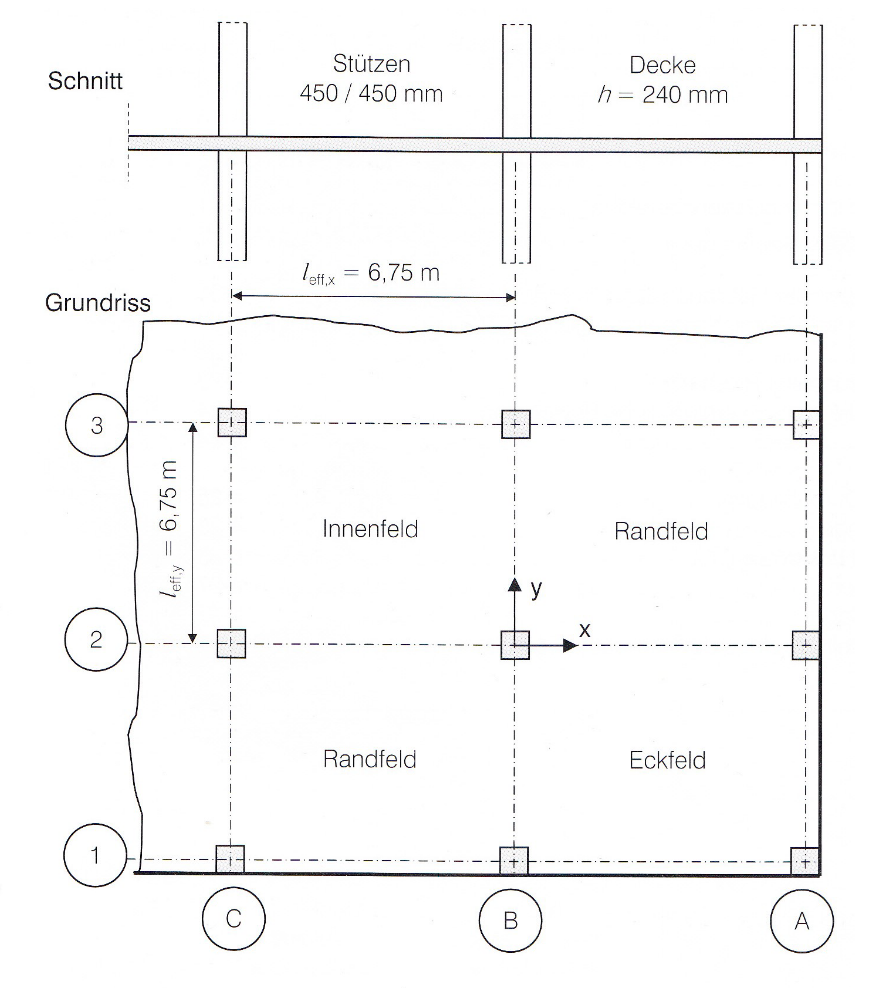

In Bild 1-1 sind die Abmessungen der punktgestützen Deckenplatte dargestellt





Bild 1-1: System nach [1]

Betondeckung:
Infolge  der Expositionsklasse XC1 wird eine Betondeckung cnom = 20 mm erforderlich. Dar-aus ergibt sich ein Verlegemaß von
    cv,Bü = 20 mm         für die Bügel und
    cv,l    = 30 mm         für die Längsbewehrung



1.4     Material

Baustoffe:
    Beton        C35/45
    Betonstahl    B 500 S (B)

1.5     Einwirkungen

Für die vereinfachte Ermittlung der Auflagerlasten wird in [1] eine Vollbelastung
von 14,67 kN/m² angesetzt.
    ed = 14,67 kN/m²



[1] Deutscher Beton- und Bautechnik-Verein E. V., Beispiele zur Bemessung nach Eurocode 2. Band 1: Hochbau, Berlin: Ernst & Sohn 2012, 1. korrigierter Nachdruck der 1. Auflage, 978-3-433-01877-4.



Der Status des Beispiels ist "in Bearbeitung". Das bedeutet, dass Sie lediglich die Klassifikation und die Problembeschreibung einsehen können.
