0035-A-Nichtlineare Analyse eines gebogenen Trägers

Roland Sauer |   Roland Sauer | Casimir Katz



Klasse Analytisches Verifikationsbeispiel
Tragwerkstyp Stabtragwerk-Rahmen
Mechanik Statik-geometrisch nichtlinear
Materialgesetz elastisch
Baustoff allgemein
Nachweisformat Stabilitätsnachweis
Norm keine Norm
Status
veröffentlicht am 31.01.2022

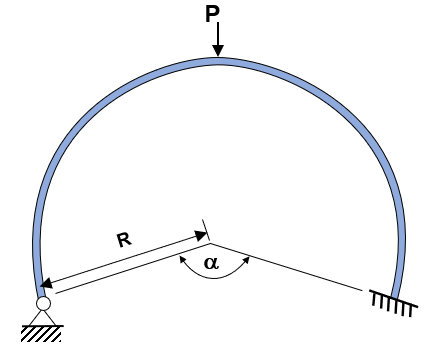

Das ebene System besteht aus einem Bogen, der einseitig eingespannt und am anderen Fußpunkt gelenkig gelagert ist. Auf den Bogen wirkt im Scheitel eine vertikale Punktlast, welche bis zur Verzweigungslast gesteigert wird.

Das Ziel ist, das Verhalten unter großen Verformungen zu untersuchen.

Radius R = 100 cm
Belastung P = variabel kN
Öffnungswinkel α = 145°
Querschnitt h = b = 10 cm
Elastizitätsmodul E = 1.0 x 105 MPa
Poissonsche Zahl μ = 0,0

[1] DaDeppo, D.A.; Schmidt, R., Instability of clamped-hinged circular arches subjected to a point load., in: Journal of Applied Mechanics (1975), 894-896.

[2] Leahu-Aluas I.; Abed-Meriam F., A proposed set of popular limit-point buckling benchmark problems., in: Structural Engineering and Mechanics 38(6) (2011), 767-802.




Der Status des Beispiels ist "in Bearbeitung". Das bedeutet, dass Sie lediglich die Klassifikation und die Problembeschreibung einsehen können.
